PIXLIP EXPO U/O VERBINDER - Montage

Kurzüberblick

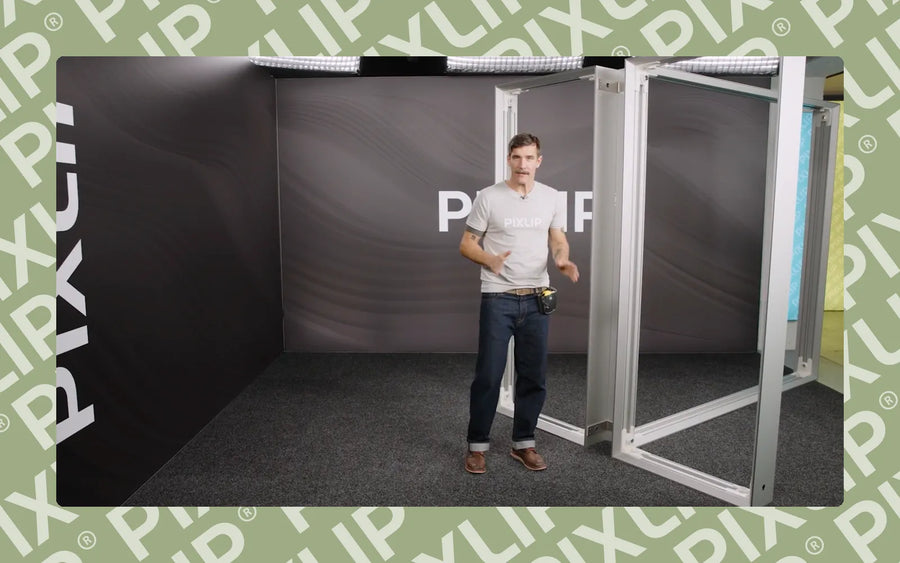

Große, modulare Messestände lassen sich sauber und stabil realisieren, wenn die Verbindungsdetails stimmen. Mit den PIXLIP EXPO U- und O-Verbindern kannst du mehrere Lightbox-Rahmen sicher koppeln und so ein T oder ein Kreuz bauen. Die Montage ist durchdacht und effizient — hier erkläre ich die nötigen Schritte, Werkzeuge und wichtige Tipps für eine saubere Installation.



Lieferumfang und Vorbereitung

Bevor du beginnst, lege alle Komponenten bereit und kontrolliere, dass nichts fehlt. Typischerweise benötigst du:

  • Lightbox-Rahmen (mindestens drei für ein T, vier für ein Kreuz)
  • U-Verbinder (zum Verbinden von drei Rahmen)
  • O-Verbindungserweiterung (macht aus U ein O, um vierte Seite zu ergänzen)
  • Hohlschrauben und Muttern
  • Imbusschlüssel (für die vier Schrauben der Erweiterung)
  • Pixlip-Schlüssel (zum Festziehen der Muttern)




Schritt-für-Schritt Aufbau



  1. Vorbereitung
    Schraube jeweils eine Hohlschraube handfest in die vorgesehenen Gewinde der U-Verbinder und positioniere den Verbinder in der ersten Lightbox. Kontere die Schraube unten mit einer Mutter, dann oben ebenfalls.




  2. U-Verbindung montieren (T bauen)

    1. Richte die Systembohrung der Lightbox und des U-Verbinders aus. Wenn Bohrungen übereinstimmen, schiebe die Hohlschraube durch die Lightbox in das U und drehe sie fest.

    2. Kontere die Schraube mit der Mutter unten und wiederhole das gleiche oben.

    3. Schiebe den nächsten Rahmen an und wiederhole den Vorgang für die zweite Verbindung.

    4. Sobald die drei Rahmen angeschlossen sind, nimmst du den Pixlip-Schlüssel und ziehst die sechs Muttern fest. So stehen die drei Lightboxen in zwei perfekten rechten Winkeln — dein T ist fertig.

    Hinweis: Der Aufbau funktioniert übrigens auch, wenn du die Lightbox direkt an ihrer endgültigen Position montierst. Praktisch, wenn der Stand bereits markiert ist oder die Maße eng sind.



  3. O-Verbinder und Kreuz erweitern

    Um aus dem U ein O zu machen und eine vierte Lightbox anzuschließen, brauchst du die Verbindungserweiterung.

    1. Setze die Erweiterung auf das U und ziehe die vier Schrauben mit dem Inbusschlüssel fest.

    2. Wiederhole oben den gleichen Schritt.

    3. Drehe die Hohlschrauben auf dem Verbinder vor dem Schließen schon ein kleines Stück, denn jetzt ist der ideale Moment, deine Verkabelung durch die Systembohrung zu legen.

    4. Schiebe die vierte Lightbox an ihren Platz, so verschließt du den Hohlraum.

    5. Abschließend die Muttern mit dem Pixlip-Schlüssel festziehen.




  4. Abschluss und Verkabelung
    Sobald alle Muttern festgezogen sind, hast du ein stabiles Kreuz. Verkabelung und finale Anschlussarbeiten sollten durchgeführt werden, bevor der Hohlraum komplett verschlossen ist. Wenn du die Kabelführung sorgfältig planst, bleibt alles ordentlich und zugänglich.
