PIXLIP EXPO L-Verbinder 90°

Kurzüberblick

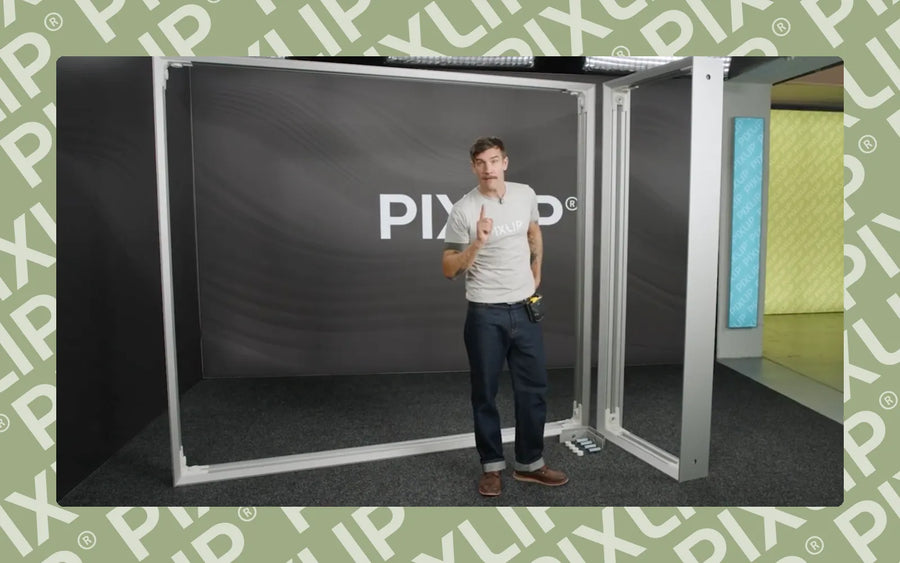

Ecklösungen sind bei Messeständen und modularen Displays entscheidend für ein sauberes, professionelles Erscheinungsbild. Mit dem PIXLIP EXPO L-Verbinder 90° lassen sich zwei Lightbox-Rahmen ohne zusätzliches Werkzeug zu einer stabilen, bündigen Ecke zusammenfügen. Das Ergebnis ist schnell montiert, robust und bereit für den Einsatz..



Lieferumfang und Vorbereitung

Bevor du startest, lege alle Teile geordnet bereit. Was ihr benötigt:

  • PIXLIP EXPO L-Verbinder
  • Gewindeschrauben
  • L-Verbinder
  • Muttern
  • PIXLIP Schlüssel
  • 2 Lightbox-Rahmen




Schritt-für-Schritt Aufbau



  1. Vorbereiten der Befestigung

    Schraubt die Gewindeschrauben in die L-Verbinder. Achtet darauf, die Seite mit dem kürzeren Gewinde zuerst zu verwenden. Das sorgt später für eine saubere Verbindung.



  2. Ersten Rahmen vorbereiten

    – Schiebt die Schraube durch die Systembohrung des ersten Rahmens.
    – Auf der anderen Seite kontert ihr mit einer Mutter und zieht handfest an.
    – Wiederholt den Vorgang oben am Rahmen.

    Hinweis: Handfest bedeutet, die Verbindung noch nicht komplett festzuziehen. Es soll genug Spiel bleiben, um später Feinjustierungen vorzunehmen.



  3. Zweiten Rahmen anschieben und provisorisch fixieren

    Schiebt den zweiten Rahmen an den L-Verbinder und führt die Schrauben durch die passenden Systembohrungen. Das EXPO-System sorgt dafür, dass die Bohrungen präzise zueinander passen. Zieht auch hier zunächst nur provisorisch fest, überprüft die Ausrichtung und korrigiert bei Bedarf, bis Rahmen und Verbinder bündig sitzen.



  4. Finales Fixieren

    Wenn alles korrekt sitzt, verwendet den PIXLIP Schlüssel, um die Verbindung endgültig zu fixieren. Die Ecke ist nun stabil und einsatzbereit.



  5. Alternative Montagemethode (wenn Lightboxen bereits über Eck stehen)

    – Bereitet den L-Verbinder mit nur einer Schraube vor und montiert ihn auf einer Seite.
    – Führt die Schraube durch die Systembohrung der anderen Lightbox und dreht sie in den L-Verbinder ein.
    – Kontert mit der Mutter und zieht anschließend mit dem PIXLIP Schlüssel fest.
